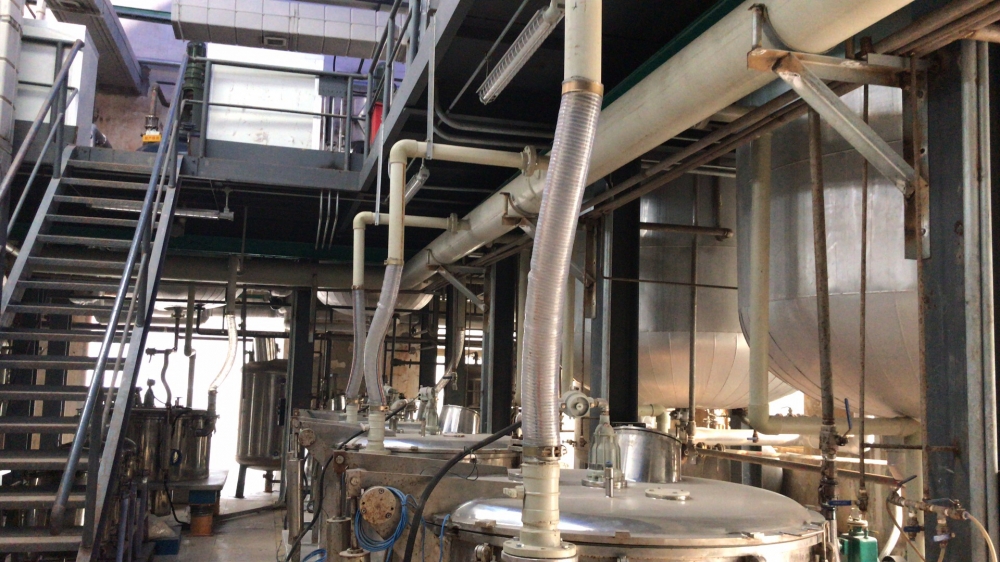

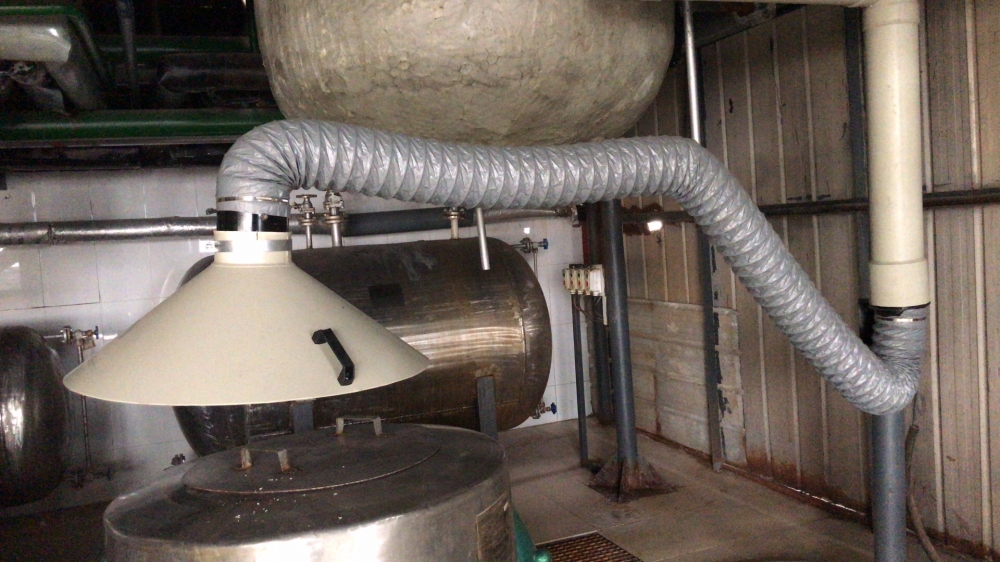

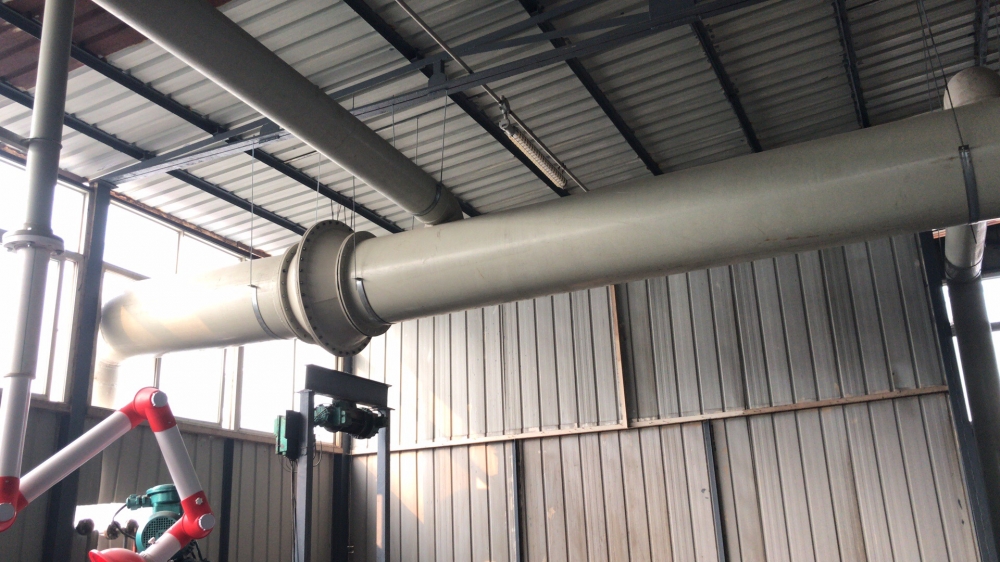

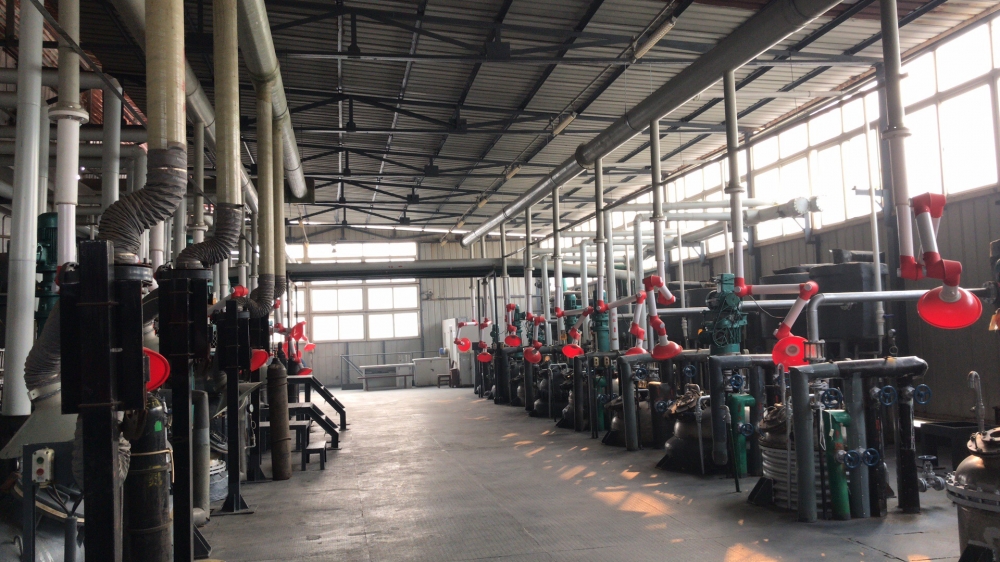

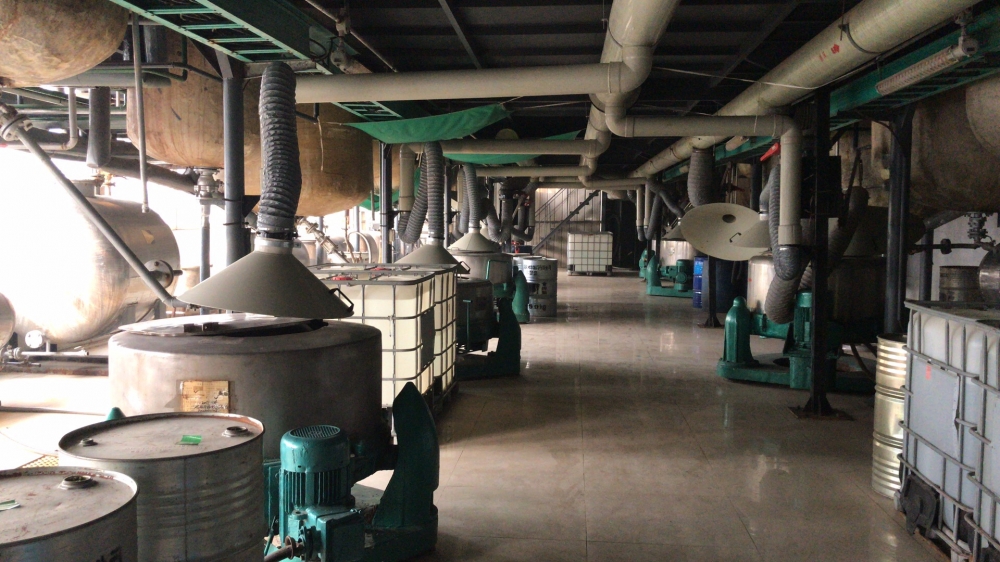

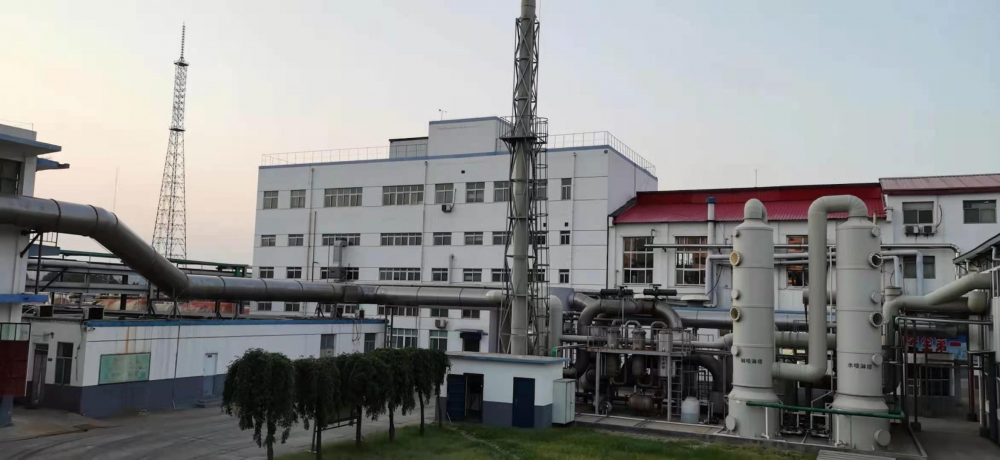

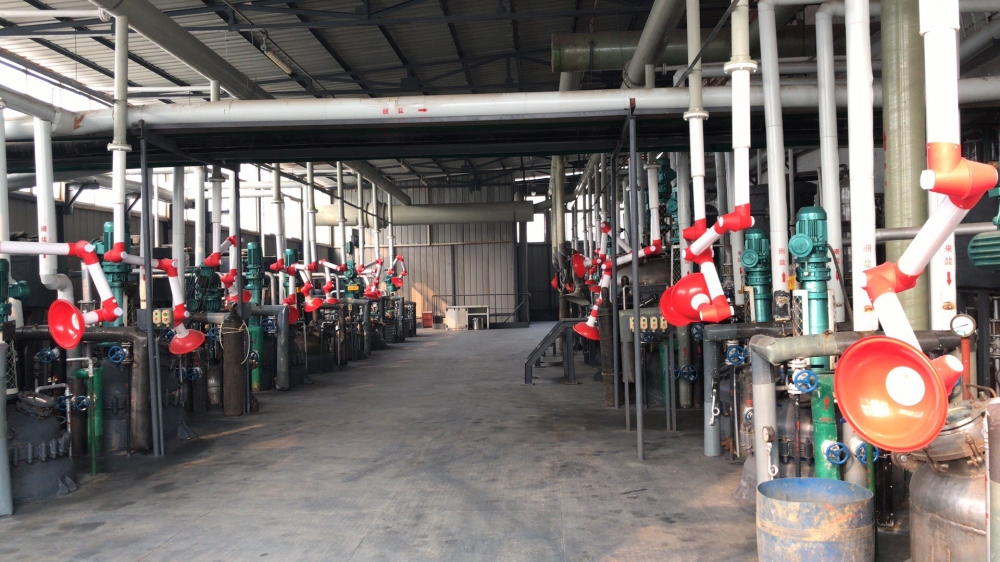

河南利华制药有限公司日处理20000立方风量活性炭吸附解析以及厂区和车间风管安装

河南利华制药有限公司车间废气新建工程，处理气量：20000 m3/h，采用工艺：三级吸收喷淋法+活性炭吸附脱附法+二级活性炭吸附。

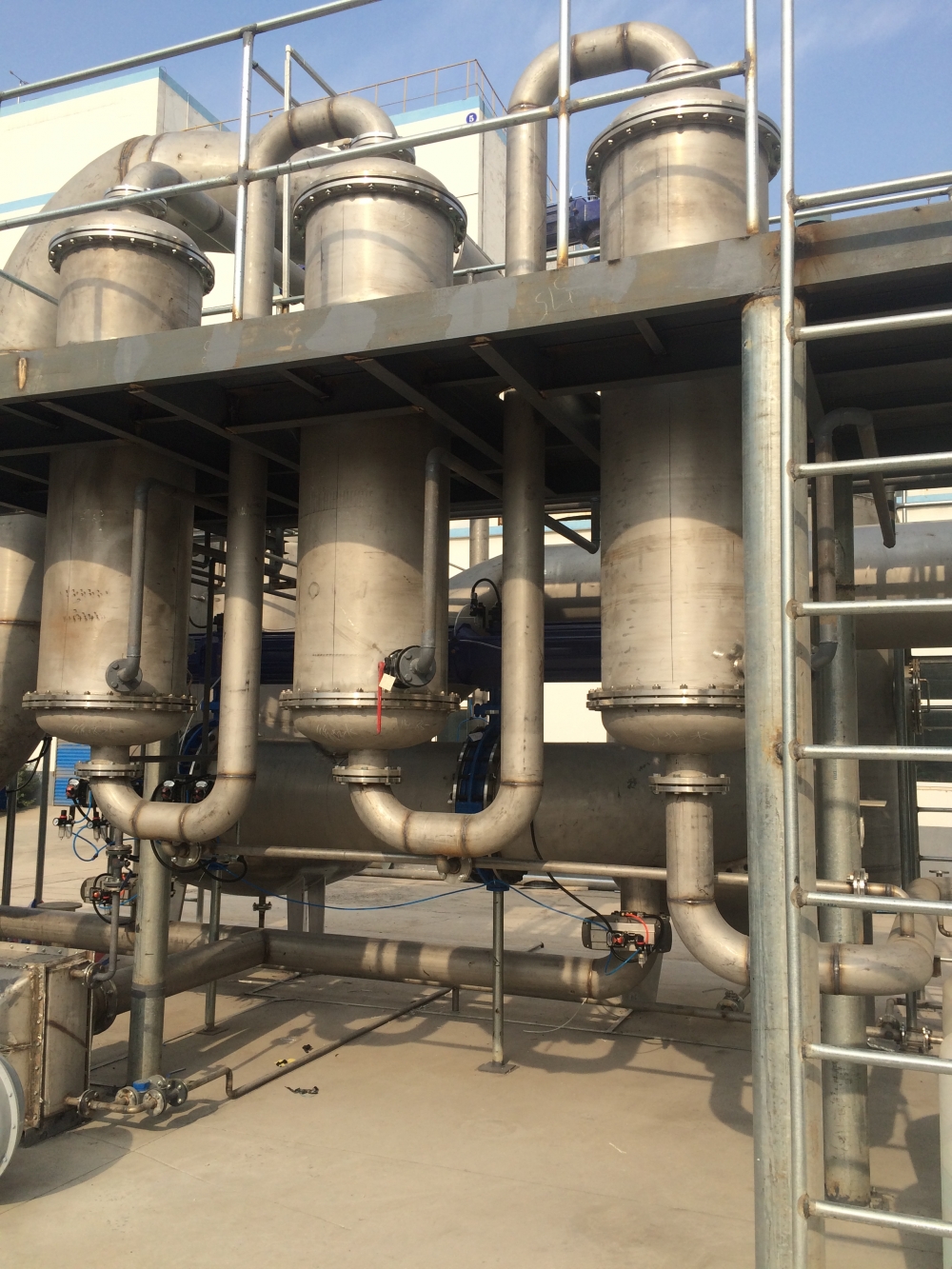

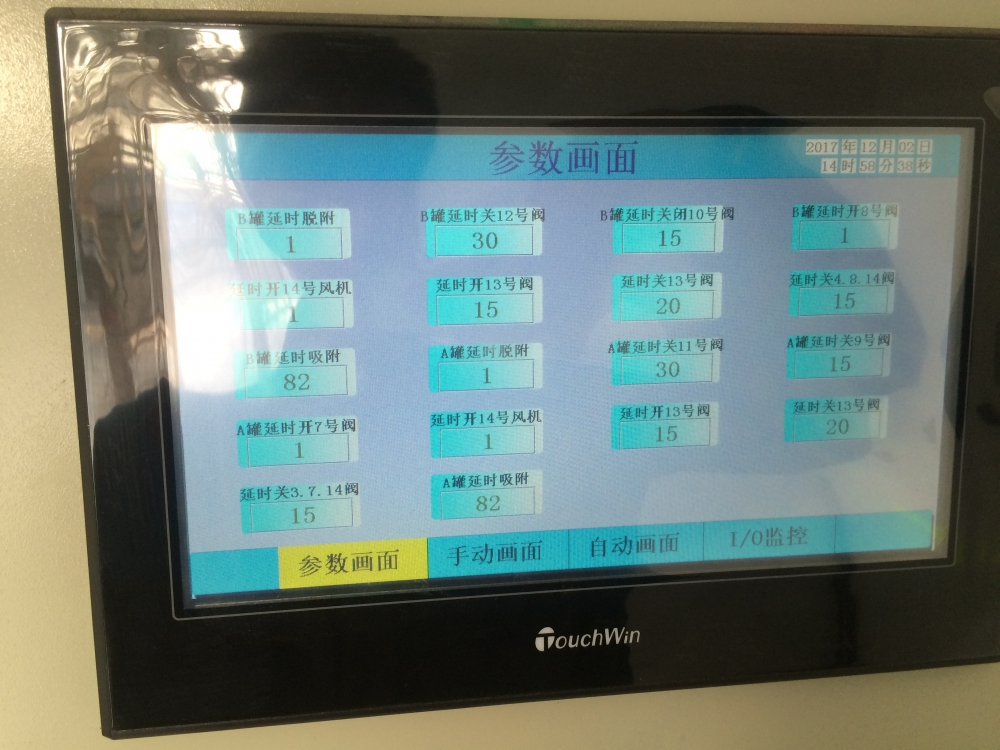

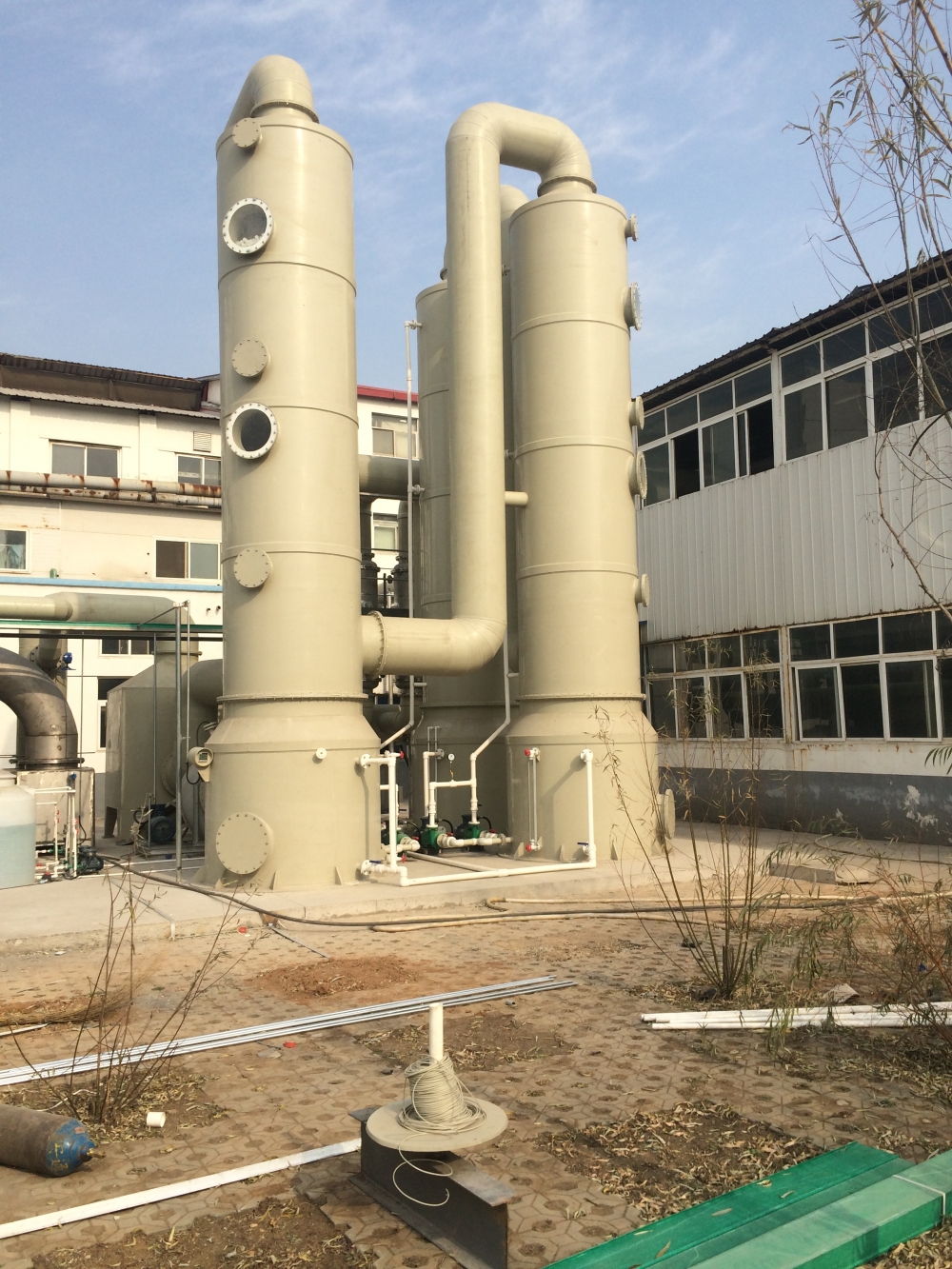

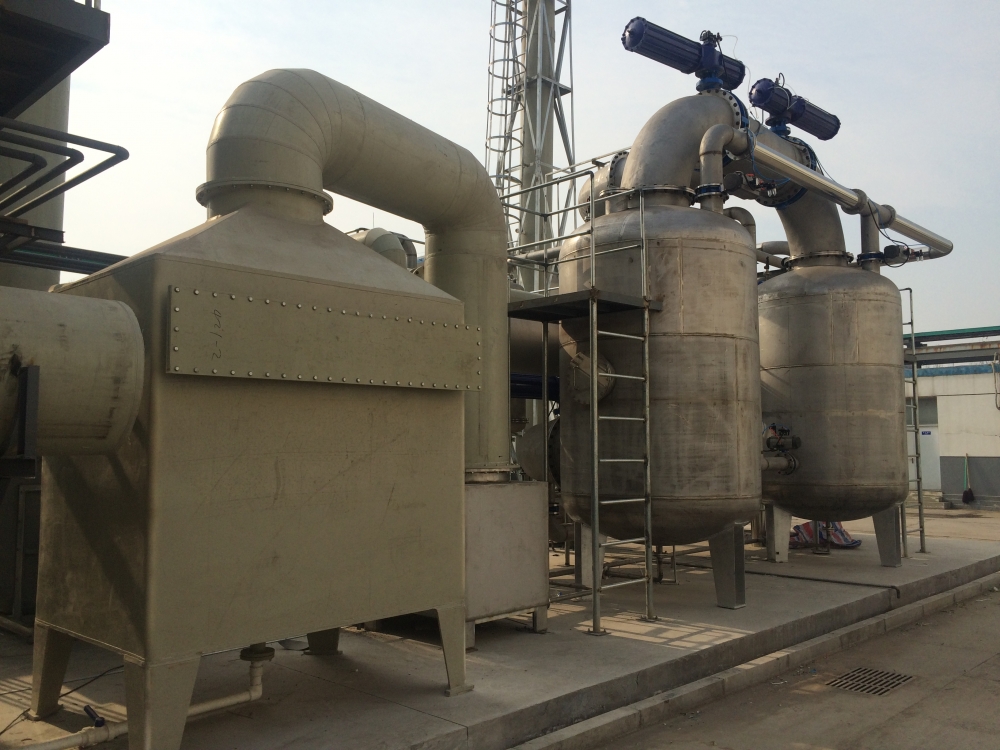

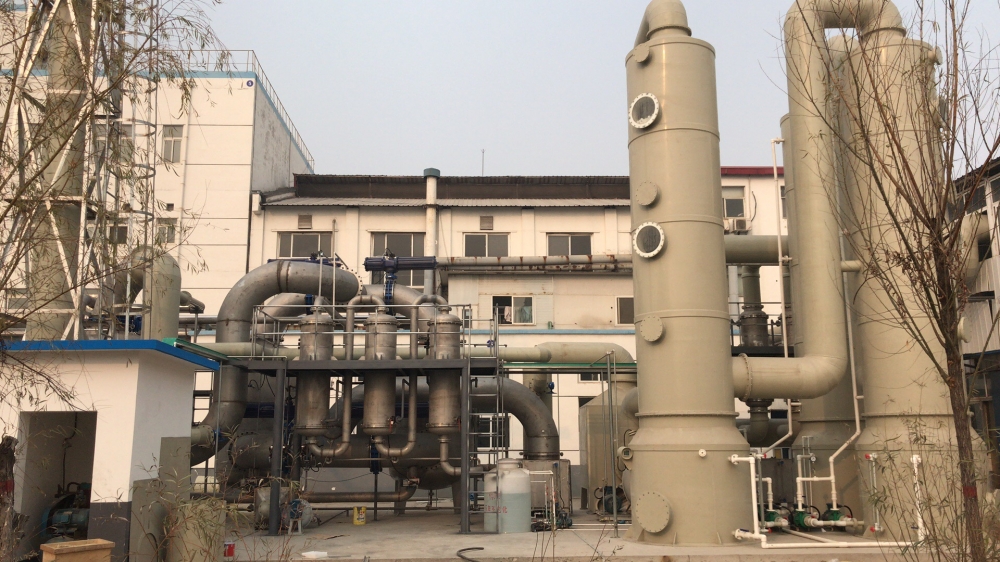

车间非水溶性废气和水溶性废气一起汇入总管，在风机负压作用下进入冷凝系统，回收部分溶剂后的废气进入第一级氧化喷淋塔，将废气中的氮氧化物氧化反应，生成硝酸钠及部分酸性废气，氧化反应的废气经水喷淋塔将废气中易溶于水的污染物洗涤地到水中（主要污染物：甲醇，丙酮、等易溶于水的物质），而废气中酸性气体（硝酸等）经过碱喷淋塔，将废气中的酸洗气体进行吸收，再在负压风机作用下进入除雾器，废气在除雾器里有效的实现气水分离，气液分离器采用先进的折流设计理念，并在里面装填一定量的填料，增大接触表面积，使气水实现高效分离，进入活性炭吸附/脱附罐进行吸附处理。罐体设置A、B两座，一用一备，罐体内装填一定高度的活性炭滤料层，冷凝后废气进入罐体后在较低的流速下依次通过滤料床层，在大的比表面积及孔隙率下将废气组份截留吸附，经过床层吸附后的废气大部分被去除截留，残留的废气再经活性炭二级吸附。活性炭吸附饱和后进行阀门切换后进行蒸汽脱附，浓缩富集后的尾气经脱附后再进入后段列管冷凝装置进行冷凝回收，为减少占地及最大限度保证处理效果，后段冷凝装置为循环水冷和冰水冷凝各一套，脱附后的洁净尾气高空排放。
